蜂鸣器驱动（五款蜂鸣器驱动电路原理图）
蜂鸣器驱动电路图一：
典型的蜂鸣器驱动电路，蜂鸣器驱动电路一般包含：一个三极管、一个蜂鸣器、一个续流二极管、一个滤波电容。
蜂鸣器：发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流方波）等。这些都需要根据需要进行选择。
续流二极管：蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏三极管，并干扰整个电路系统的其他部分。
滤波电容： 作用是滤波，滤除蜂鸣器电流对其他部分的影响，也可以改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。
三极管：起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声;而基极低电平则使三极管关闭，蜂鸣器停止发声。
蜂鸣器驱动电路图二：

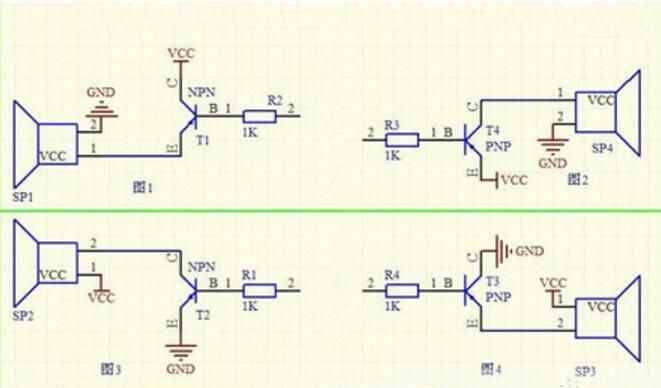

根据下面四幅图分析可以看出图1和图3采用的是NPN型三极管驱动，而图2和图4采用的是PNP型三极管驱动。若采用图1和图3的方法进行驱动，蜂鸣器工作电压只要不超过管子的极限参数即可随时取用。
像图1，采用这种方法驱动蜂鸣器，再用编程控制器的I/O口进行控制，蜂鸣器都能响；但相对于图3电路图而言，采用图1方式接，蜂鸣器没有图3响。
如图3，采用这种方法驱动蜂鸣器，只能使用P/O口（P/0由于内部没有上拉电阻，所以要在电路板上外接1K 的上拉电阻，而其他I/O口内部都有上拉电阻）控制，蜂鸣器才会响，而且声音要比图1大；若采用其他I/O口，虽然蜂鸣器两侧电压能达到4V左右，但是电流却只有1～2mA，根本无法驱动蜂鸣器发声。
这个原因在于，当采用其他I/O（内部有上拉电阻）控制时，通过测该口的电平会发现是低电平，可由电路可以分析出，蜂鸣器驱动是应该以高电平驱动的，出现这种原因很大的可能是B极拉低了电平值，导致电路根本无法正常工作。不过这也有可能是跟单片机内部、外部的上拉电阻有关。 现在说下图2和图4，其实这两种方式驱动蜂鸣器都是可以的，任何I/O口都能通过低电平驱动。但相对于图2来说，采用图4的方式，流过蜂鸣器的电流要比图2的大。
蜂鸣器驱动电路图三：
单片机驱动蜂鸣器电路图
蜂鸣器驱动电路图四：
蜂鸣器是-种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。在车内气体报警系统中蜂鸣器驱动电路如图3-6所示。
电阻R12是单片机一个引脚的，上拉电阻，由于单片机输出电流小，固添加，上拉电阻增大引脚的电流驱动能力。R13接在三极管的基极和IO口之间，起到的作用是保护I0口电压过大被烧毁。R6电阻的作用是保护led发光二极管。
三极管9013起到开关作用，其基极的高电平使三极管饱和导通，是蜂鸣器发出报警声音。而基极低电平则使三极管关闭，蜂鸣器停止发生。
蜂鸣器驱动电路图五：

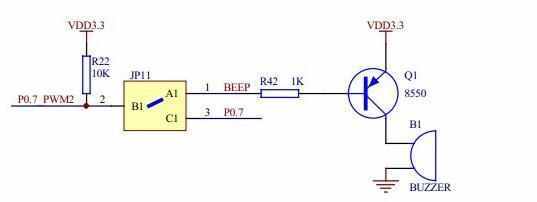

8550驱动蜂鸣器电路分析
如上图所示，因GPIO口输出电流有限，而蜂鸣器在蜂鸣时需要较大的电流，GPIO输出口无法满足要求。而8550最大可提供1A的输出电流，足以驱动蜂鸣器。所以，我们用GPIO口来控制8550的导通与截止，从而来控制蜂鸣器。
当向P0.7写入逻辑1时，P0.7输出高电平（+3V），8550的基极电流为0，此时Q1处于截止状态，电源不能加到蜂鸣器的正极上，蜂鸣器不能蜂鸣；
当向P0.7写入逻辑0时，P0.7输入低电平（0V），8550的发射极和基极之间产生电流，此时Q1导通，蜂鸣器开始蜂鸣。
注意：三极管饱和导通的条件：在电路中ce两端电压接近0V且小于eb电压。
