数字万用表使用方法（数字万用表使用方法图解）

2022-06-03 14:09:59 资讯来源：

导读目前大家应该是对数字万用表使用方法（数字万用表使用方法图解）比较感兴趣的，所以今天好房网小编CC就来为大家整理了一些关于数字万用表使

目前大家应该是对数字万用表使用方法（数字万用表使用方法图解）比较感兴趣的，所以今天好房网小编CC就来为大家整理了一些关于数字万用表使用方法（数字万用表使用方法图解）方面的相关知识来分享给大家，希望大家会喜欢哦。

数字万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，由于操作简单、使用便捷是电力工作人员必备的电力工具之一。一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。

本文对电压、电阻、电流、二极管、三极管、MOS场效应管的测量方法进行了简单的汇总。

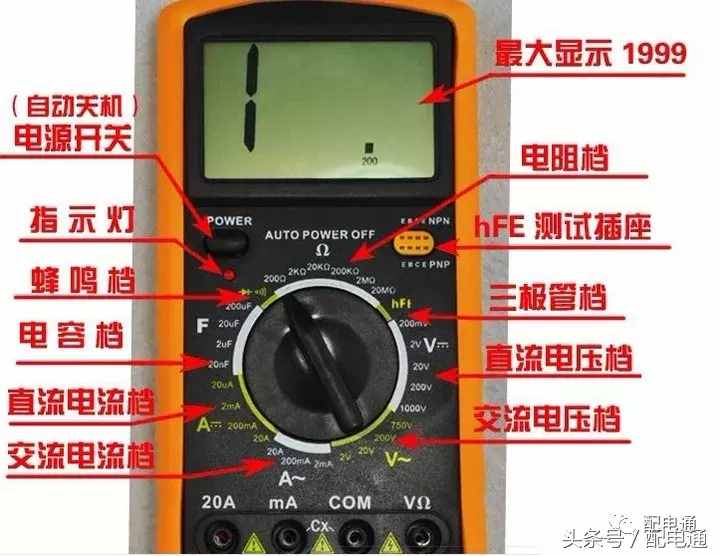

数字万用表使用方法图解

一、电压的测量

电压的测量包含交流电压和直流电压的测量。直流电压的测量方法和交流电压的方法有些许差别。

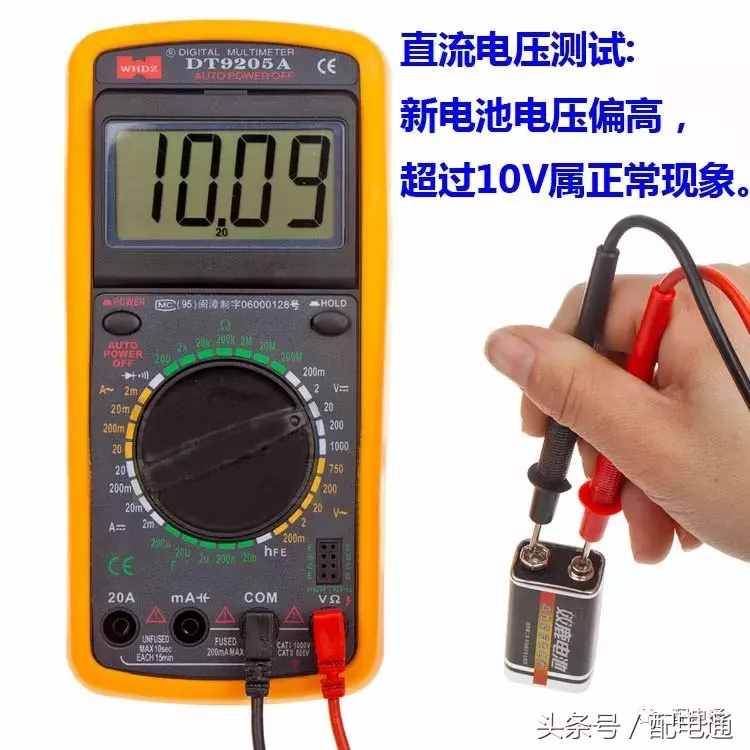

直流电压的测量。

常见的直流电源有如干电池、汽车的蓄电池等。测量其电压方法如下：

（1）将黑表笔插入插孔，红表笔插入V/Ω插孔。

（2）将功能开关置于直流电压挡V-量程范围，并将测试表笔连接到待测电源（测开路电压）或负载上（测负载电压降），保持接触稳定。数值可以直接从显示屏上读取读数，并确认单位。

（3）若显示为“1”,则表明量程太小，那么就要加大量程后再测量。

（4）若在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

测量时转动开关至所需电压挡。测量时，测试笔应并接于被测电路中。如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

数字万用表使用方法图解

交流电压的测量。

（1）将黑表笔接—或地（表笔插孔内标示有），红笔接AC（或V字母下加一~）孔；

（2）档位指到AC~栏的750（有的是1000）（假如是测市电220V）量程。

（3）两笔分别接触电源插座的两孔，读数即为交流电压值。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量

同样，电流的测量也分为直流和交流的测量。下面为直流电流和交流电流的测量方法。

直流电流的测量。

先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流 “10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，万用表很有可能报废。

三、电阻的测量

将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。

四、二极管的测量

数字万用表可以测量发光二极管，整流二极管……测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。

肖特基二极管的压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约为0.7V，发光二极管约为8～3V。调换表笔，显示屏显示“”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。
